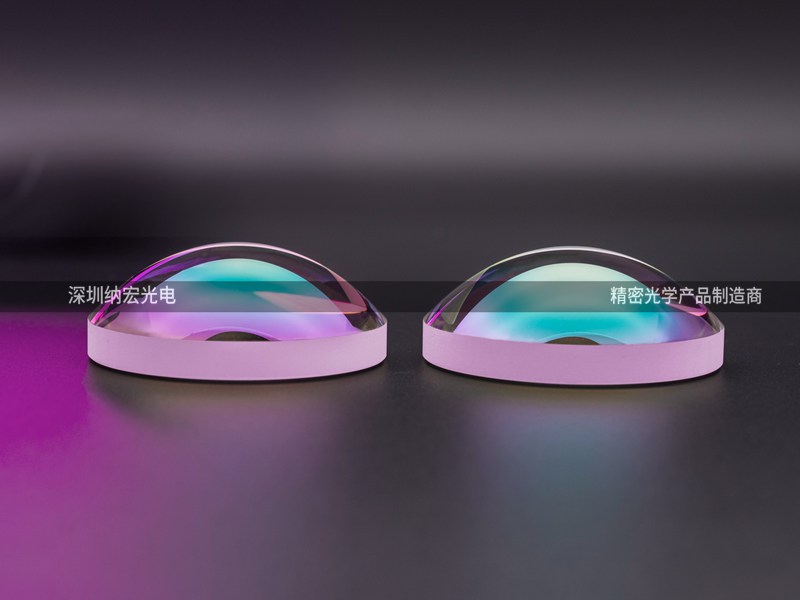

認識光學透鏡-什么是負彎月透鏡？

 負彎月透鏡特點：

 負彎月透鏡由兩個曲率半徑相近的曲面構成，具有負焦距。通常用于擴束、增大焦距和減小數值孔徑等相關應用。為減少球差，在擴束或者發散準直光應用時，光束應入射到透鏡凸面上；用于匯聚光準直時，光束入射在凹面上。負彎月透鏡主要是用于最小化球差。與另外一款透鏡結合使用時，正彎月透鏡可以增加焦距，在不引入明顯球面像差的情況的同時減小系統數值孔徑(NA)。鍍膜后的透鏡也廣泛應用于于可見光和近紅外應用領域。彎月透鏡用于 CO2激光器和紅外光學系統的凹凸透鏡凹凸透鏡可以降低球差,可產生最小的準直入射光焦點。正彎月透鏡用于減小另一透鏡的焦距，同時保持光學組件的角分辨率，其材質包括BK7，紫外熔融石英，CaF2，和ZnSe等。負彎月透鏡常用于紅外應用。這些透鏡凹側曲率更大，凸側曲率更小，可以用來替代其他負透鏡。

 負彎月透鏡是彎月透鏡的一種，也叫負焦距彎月透鏡,外形和凹凸透鏡類似，但是負彎月透鏡的中心比周邊薄,而正彎月透鏡的中心比周邊厚。負彎月透鏡的設計目的是盡量減小球差，負彎月透鏡由一個凸面和一個凹面組成，而凹面具有更大的曲率半徑，負彎月透鏡與另一透鏡組合使用將會降低系統的數值孔徑，負彎月鏡頭是擴束系統中常用的的光學元件。

  參數：

 可選用材料：K9、N-BK7、JGS系列紫外熔融石英

 工作范圍：400 nm-700 nm（其他波段可定制）

 設計波長：546.1nm(n=1.519)

 焦距公差：±2%

 外形公差：+0.0/-0.02mm

 厚度公差：±0.02mm

 曲面光圈：3

 平面平整度（光圈）：1

 曲面局部光圈：0.5

 偏心度：≤3 arcmin

 面    型： λ /4@632.8nm

 表面光潔度：國標三級、美軍標60-40

 通光孔徑：>90%

 安全倒邊：<0.2X45°
